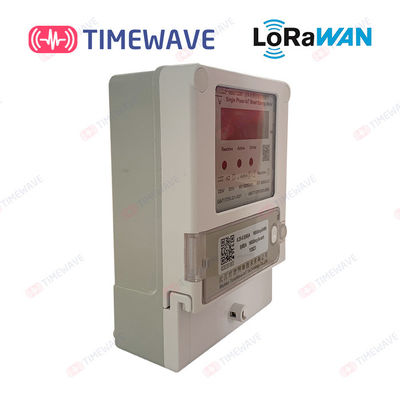

Ράγα ένα DIN προπληρωμένος ψηφιακός μετρητής ΣΥΝΕΧΟΎΣ κατανάλωσης ισχύος ενεργειακών μετρητών φάσης Lorawan
| Τόπος καταγωγής | Hubei, Κίνα |
|---|---|
| Μάρκα | TimeWave |
| Πιστοποίηση | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Αριθμό μοντέλου | DDZY2397 |
| Ποσότητα παραγγελίας min | διαπραγματεύσιμος |
| Τιμή | EXW US$ 50-100/set |
| Συσκευασία λεπτομέρειες | 20pcs/carton |
| Χρόνος παράδοσης | 3-5 εβδομάδες μετά από λάβετε την πληρωμή |
| Όροι πληρωμής | T/T, L/C |
| Δυνατότητα προσφοράς | σύνολο του 2000/εβδομάδα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Προσαρμογή | OEM/ODM | Φάση | Ενιαίος |
|---|---|---|---|
| Πρότυπα | IEC62053-21, DL/T645-2007 | Συχνότητα πλέγματος ισχύος | 50HZ |
| Τα εκτιμημένα Η.Ε τάσης | 220V/3*220v/380v | Λειτουργούσα τάση | 80% Η.Ε των Η.Ε ~ 115% |
| Εκτιμημένο τρέχον όριο ib | 5A | Μέγιστο ρεύμα Imax | 80A/100A |
| Αρχικό ρεύμα | 0,4% Ib | Πρωτόκολλο συνδετικότητας | NB-Iot/LoraWan |

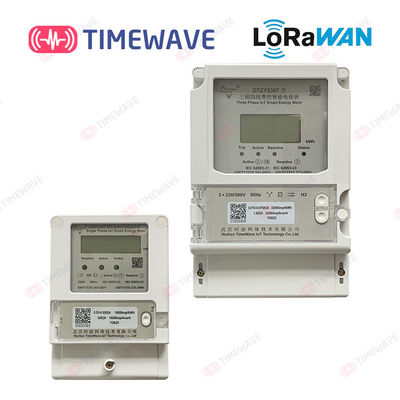

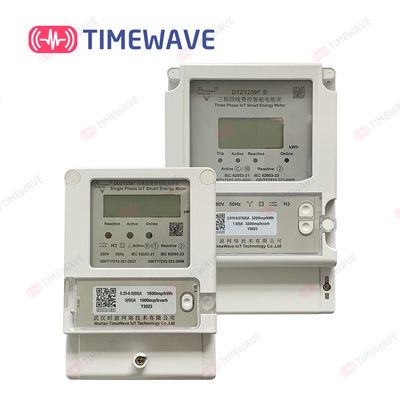

| Προϊόν | Ενιαίος/έξυπνος ενεργειακός μετρητής τριών φάσεων | ||
| Επισημαίνω | Ράγα ένα DIN ενεργειακός μετρητής φάσης,Προπληρωμένος έναν ενεργειακό μετρητή φάσης,Μετρητής ΣΥΝΕΧΟΥΣ κατανάλωσης ισχύος Lorawan |
||
Περιγραφή προϊόντων
Μια ράγα η ασύρματη Lora Lorawan Modbus φάσης DIN προπλήρωσε τον ψηφιακό ηλεκτρικό ενεργειακό μετρητή συνεχούς δύναμης

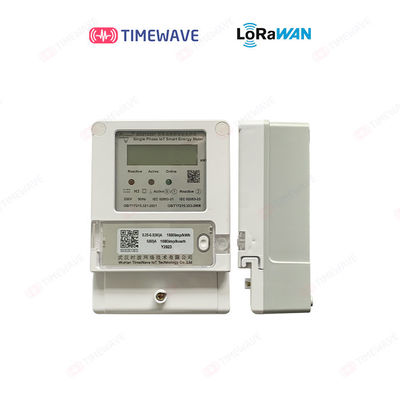

Μονοφασικός έξυπνος ενεργειακός μετρητής IOT
Οδηγία λειτουργίας μετρητών ηλεκτρικής ενέργειας
1. ΕΠΙΣΚΟΠΗΣΗ
Ο ευφυής μετρητής ηλεκτρικής ενέργειας έχει τις λειτουργίες της ηλεκτρικής ενεργειακής μέτρησης, της μέτρησης παραμέτρου δύναμης, της μέτρησης κατανομής χρόνου, του σε πραγματικό χρόνο παγώματος, της on-off επικοινωνίας ελέγχου, LoRaWAN και RS485 κ.λπ., η οποία είναι κατάλληλη για τις μονοφασικές περιπτώσεις κατανάλωσης ισχύος.
2. ΟΙ ΣΗΜΑΝΤΙΚΟΤΕΡΟΙ ΤΕΧΝΙΚΟΙ ΔΕΙΚΤΕΣ
| Προσόντα | Άμεσος πίνακας ενιαίας φάσης |
| Πρότυπα | IEC62053-21, IEC62052-11, DL/T645-2007 |
| Τα εκτιμημένα Η.Ε τάσης | 220V |
| Λειτουργούσα σειρά τάσης | 80% Η.Ε των Η.Ε ~115% |
| Εκτιμημένο τρέχον όριο ib | 5A |
| Μέγιστο ρεύμα: Imax | 80A |
| Αρχικό ρεύμα | 0,4% Ib |
| Συχνότητα πλέγματος ισχύος | 50Hz |
| Φάσμα συχνότητας | ±2% |
| Ενεργός ακρίβεια μέτρησης | Κατηγορία Ψ/1 |
| Αντιδραστική ακρίβεια μέτρησης | Κατηγορία 2 |
| Ενεργός σταθερά σφυγμού | 1600 (ΟΜΠ/KWH) |
| Αντιδραστική σταθερά σφυγμού | 1600 (ΟΜΠ/kvarh) |
| Ακρίβεια ρολογιών | ±0.5S/d (23℃) |
| Κανονική λειτουργούσα σειρά θερμοκρασίας | -25℃~+55℃ |
| Ακραία λειτουργούσα σειρά θερμοκρασίας | -40℃~+70℃ |
| Σειρά θερμοκρασίας μεταφορών και αποθήκευσης | -40℃~+70℃ |
| Διασκεδασμός δύναμης | <1.5W, 10VA |
| Ο χρόνος ότι οι κονσέρβες ρολογιών συσκότισης | >24h |
| Η διεπαφή RS485 | Η προεπιλογή 2400bps, 1200bps, 2400bps, 4800bps, και 9600bps είναι προαιρετική |
| Συχνότητα LoraWan | 864-865MHz |
3.1. Έχει τις μπροστινές και αντίστροφες ενεργές ενεργειακές λειτουργίες μέτρου. Η ηλεκτρική ενέργεια πρέπει να συσσωρευθεί και να αποθηκευτεί χωριστά για την ηλεκτρική ενέργεια και τη συνολική ηλεκτρική ενέργεια κάθε φορά που περίοδος όπως οι άκρες, οι αιχμές, τα επίπεδα, και οι κοιλάδες. Και μπορεί επίσης να αποθηκεύσει και να επιδείξει τη δύναμη των προηγούμενων 12 μηνών.
3.2. Μπορεί να μετρήσει, να αποθηκεύσει και να επιδείξει την τάση, το ρεύμα, την ισχύ, τον παράγοντα ισχύος, τη συχνότητα και άλλες λειτουργούσες παραμέτρους και θέση του τρέχοντος μετρητή ηλεκτρικής ενέργειας. Και έχει τη λειτουργία προστασίας υπερφόρτωσης.
3.3. Υπάρχουν δύο σύνολα ποσοστών (αιχμηρός, μέγιστος, επίπεδος, κοιλάδα) και περιόδων που μπορούν να προγραμματιστούν αυθαίρετα, και ένα άλλο σύνολο ποσοστών και περιόδων μπορεί να είναι έναρξη χρησιμοποιημένος στο καθορισμένο χρονικό σημείο. Κάθε ένας έθεσε των χρονικών περιόδων ποσοστού μπορεί να τεθεί με τουλάχιστον 2 διαφορές ώρας για ένα έτος. Τουλάχιστον 14 χρονικές περίοδοι μπορούν να τεθούν μέσα σε 24 ώρες. Το ελάχιστο διάστημα χρονικού διαστήματος είναι 15 λεπτά. Το χρονικό διάστημα μπορεί να τεθεί σε μηά σημεία.
3.4. Έχει τις παγώνοντας λειτουργίες όπως το στιγμιαίο πάγωμα, κανονικό πάγωμα, καθημερινά να παγώσει, συμφωνηθε'ν πάγωμα και πάγωμα ώρας.
3.5. Έχει τη λειτουργία της καταγραφής γεγονότος όπως μηδέν που καθαρίζει, που προγραμματίζει, που διορθώνονται δοκίμια, δύναμη κάτω, που τραβά και που κλείνει το φρένο, κ.λπ.
3.6. Μακρινή λειτουργία αποσύνδεσης και μετάδοσης δύναμης. Η δύναμη από την εντολή εκδίδεται μέσω της διεπαφής επικοινωνίας όπως RS485 για να κόψει το βρόχο φορτίων του χρήστη Ή εκδώστε μια οδηγία μετάδοσης δύναμης για να ανοίξετε το βρόχο φορτίων χρηστών.
3.7. Ενεργός φορτώστε/αμφίδρομη διαφανής λειτουργία μετάδοσης. Ενεργά φορτώστε τα στοιχεία στην αντίστοιχη πλατφόρμα μέσω του ασύρματου δικτύου LoRaWAN, με ένα διάστημα προεπιλογής 4 ωρών (settable).
3.8. Αφότου τροφοδοτείται επάνω ο μετρητής και η ενότητα LoRaWAN συνδέεται με το δίκτυο, ο μετρητής είναι αυτόματα βαθμολογημένος.
Σχηματικό διάγραμμα επίδειξης πλήρης-οθόνης LCD (όπως φαίνεται ανωτέρω)
4.2. Ο μετρητής ηλεκτρικής ενέργειας επιδεικνύεται από το LCD
Τα συγκεκριμένα στοιχεία επίδειξης παρατίθενται ως εξής:
| Αριθ. | Αριθμός LCD | εξηγήστε |
| 1 | | Χαρακτήρας που μπορεί να δείξει ότι: Τρέχων, προηγούμενος μήνας, οι προηγούμενοι δώδεκα συσσωρευτικής συνολικής μήνες κατανάλωσης ηλεκτρικής ενέργειας και κατανάλωση ηλεκτρικής ενέργειας στα διάφορα ποσοστά. |
| 2 | | Επίδειξη στοιχείων και το αντίστοιχο σύμβολο μονάδων |
| 3 | | 1) Στην επικοινωνία 2) Αντίστροφη ένδειξη δύναμης 3) ①② αντιπροσωπεύει τα σύνολα 1 και 2 περιόδων 4) Ένδειξη Undervoltage της τάσης μπαταριών ή supercapacitor 5) Επιτρέψτε την ένδειξη θέσης προγραμματισμού 6) Τρεις φορές της ένδειξης λάθους επαλήθευσης κωδικού πρόσβασης |
| 4 | T2 T3 T4 T1 | Δείχνει την τρέχουσα θέση ποσοστού (μέγιστη κοιλάδα) |
| 5 | - -ΑΠΟ | -Είναι ανοικτός κράτος ηλεκτρονόμων -ΑΠΟ είναι κλειστός κράτος ηλεκτρονόμων |
4.3. Λαμπτήρας δεικτών θέσης
Ο μετρητής ηλεκτρικής ενέργειας χρησιμοποιεί τις φωτεινές, μακράς διαρκείας οδηγήσεις ως φως δεικτών σφυγμού.
Έχει το ενεργό φως δεικτών σφυγμού δύναμης: το κόκκινο, βγαίνει συνήθως, λάμποντας κατά τη μέτρηση της ενεργού δύναμης.
LoRaWAN/NB-ι δείκτης θέσης ενότητας ο T/C at.1: πράσινος. Πάντα δείχνει on-line, και η λάμψη δείχνει να πάει on-line.
5. ΚΑΛΩΔΙΩΣΗ ΠΕΡΙΓΡΑΦΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΜΦΑΝΙΣΗΣ
5.1. Σχέδιο εγκατάστασης (μονάδα: χιλ.)
5.2. Διάγραμμα καλωδίωσης
Από αυτούς, 5,6 είναι αντιδραστική παραγωγή σφυγμού. 7,8 είναι ενεργός παραγωγή σφυγμού. 9,10 είναι πολυσύνθετη παραγωγή ρολογιών. Και 11,12 είναι παραγωγή RS485.
5.3. Εγκατάσταση
Ζήστε εγκατάσταση της καλωδίωσης είναι αυστηρά απαγορευμένος!
Ο μετρητής ηλεκτρικής ενέργειας θα εγκατασταθεί στο εσωτερικό όσο το δυνατόν περισσότερο. Η ειδική προστασία κιβωτίων οργάνων θα χρησιμοποιηθεί για την υπαίθρια εγκατάσταση. Το κατώτατο πιάτο εγκαταστάσεων θα καθοριστεί στον τοίχο με την ισχυρή αντίσταση πυρκαγιάς και μη εύκολος στη δόνηση. Δεν πρέπει να υπάρξει κανένα διαβρωτικό αέριο στον περιβάλλοντα αέρα όπου ο μετρητής εγκαθίσταται. Αποφύγετε τη σκόνη, τον αλατισμένο ψεκασμό, κ.λπ.
Κατά χρησιμοποίηση του μετρητή ηλεκτρικής ενέργειας, την καλωδίωση πρέπει να διευθυνθεί αυστηρά σύμφωνα με το διάγραμμα καλωδίωσης στην κάλυψη ουρών του μετρητή. Συστήνεται να χρησιμοποιηθεί το καλώδιο χαλκού για το μόλυβδο που συνδέεται με το τελικό κάθισμα. Οι βίδες του σταθερού μολύβδου στο τελικό κάθισμα πρέπει να σφιγχτούν για να αποφύγουν το μετρητή ηλεκτρικής ενέργειας λόγω της κακών επαφής και της θέρμανσης.
Τα αμπερόμετρα πρέπει να μεταφερθούν και να αποθηκευτούν υπό τους αρχικούς όρους συσκευασίας. Τα προϊόντα δεν θα προσκρούσουν σοβαρά κατά τη διάρκεια της μεταφοράς και να ανοίξουν, και θα μεταφερθούν και θα αποθηκευτούν σύμφωνα με το ΜΒ/το Τ 25480-2010 βασικές περιβαλλοντικές συνθήκες για τις μεθόδους μεταφορών οργάνων και αποθήκευσης και δοκιμής όπως ορίζονται το 2010. Τα προϊόντα πρέπει να αποθηκευτούν στην αποθήκη εμπορευμάτων και να τοποθετηθούν στο πλαίσιο πλατφορμών. Το ύψος συσσώρευσης δεν θα υπερβεί πέντε στρώματα. Κανένα διαβρωτικό αέριο δεν θα είναι παρόν στο αποθηκευμένο περιβάλλον.
7. ΠΕΡΙΟΔΟΣ ΕΞΟΥΣΙΟΔΟΤΗΣΗΣ ΚΑΙ ΥΠΗΡΕΣΙΑ ΜΕΤΑΠΩΛΗΣΕΩΝ
Εάν ο χρήστης συμμορφώνεται με τις προδιαγραφές λειτουργίας μεταφορών, αποθήκευσης και εγκαταστάσεων, και η σφραγίδα μολύβδου του κατασκευαστή είναι ακόμα πλήρης. Εάν υπάρχει ένα ποιοτικό πρόβλημα, η επιχείρησή μας είναι αρμόδια δωρεάν επισκευάζει ή αντικατάσταση μέσα σε 18 μήνες από την ημερομηνία της παράδοσης το μετρητή ηλεκτρικής ενέργειας.
Κατά τη διάρκεια ολόκληρου του κύκλου ζωής των προϊόντων, η επιχείρησή μας εφαρμόζει «τρεις εγγυήσεις» για όλα τα προϊόντα μετρητών ηλεκτρικής ενέργειας, που παρέχουν την απαραίτητες συντήρηση και τις υπηρεσίες. Παροχή του διαγράμματος καλωδίωσης εξοπλισμού και των απαραίτητων τεχνικών εγγράφων και των σχεδίων. Σύμφωνα με τις απαιτήσεις των χρηστών, παρέχετε την απαραίτητη κατάρτιση για το προσωπικό και τους χειριστές συντήρησης. Η παροχή των υλικών κατάρτισης, και ενημερώνει το λογισμικό τακτικά και παρέχει την ελεύθερη βελτίωση.
Μετά από να λάβει το αίτημα υπηρεσιών του χρήστη προϊόντων, η επιχείρησή μας θα αποκριθεί μέσα σε 12 ώρες.
