Η ράγα KWH ψηφιακής επίδειξης DIN μετρά τον έξυπνο μετρητή ηλεκτρικής ενέργειας ενιαίας φάσης
| Τόπος καταγωγής | Hubei, Κίνα |
|---|---|
| Μάρκα | TimeWave |
| Πιστοποίηση | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Αριθμό μοντέλου | DTZY2397 |
| Ποσότητα παραγγελίας min | διαπραγματεύσιμος |
| Τιμή | EXW US$ 50-100/set |
| Συσκευασία λεπτομέρειες | 20pcs/carton |
| Χρόνος παράδοσης | 3-5 εβδομάδες μετά από λάβετε την πληρωμή |
| Όροι πληρωμής | T/T, L/C |
| Δυνατότητα προσφοράς | σύνολο του 2000/εβδομάδα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Προϊόν | Ενιαίος/έξυπνος ενεργειακός μετρητής τριών φάσεων | Προσαρμογή | OEM/ODM |
|---|---|---|---|
| Πρότυπα | IEC62053-21, DL/T645-2007 | Συχνότητα πλέγματος ισχύος | 50HZ |
| Τα εκτιμημένα Η.Ε τάσης | 220V/3*220v/380v | Λειτουργούσα τάση | 80% Η.Ε των Η.Ε ~ 115% |
| Εκτιμημένο τρέχον όριο ib | 5A | Μέγιστο ρεύμα Imax | 80A/100A |
| Αρχικό ρεύμα | 0,4% Ib | Πρωτόκολλο συνδετικότητας | NB-Iot/LoraWan |
| Επισημαίνω | Ψηφιακός μετρητής KWH ραγών DIN,Έξυπνος μετρητής KWH ραγών DIN,Τα ψηφιακά KWH μετρούν την ενιαία φάση |
||
Περιγραφή προϊόντων
TIMEWAVE ΕΙΔΙΚΟΣ μετρητής KWH ραγών ψηφιακής επίδειξης DIN ενεργειακών μετρητών ενιαίας φάσης ΕΝΕΡΓΕΙΑΚΩΝ ΜΕΤΡΗΤΩΝ

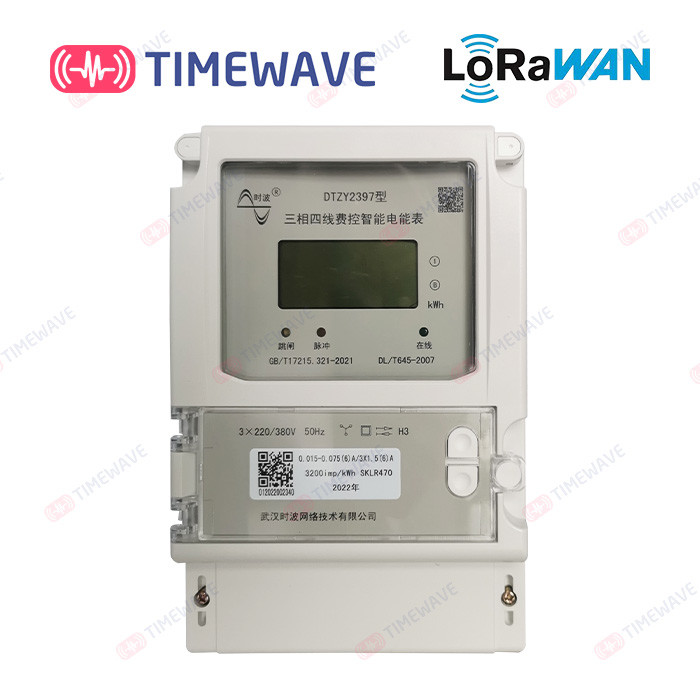

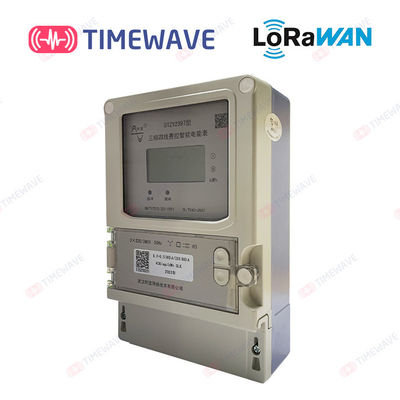

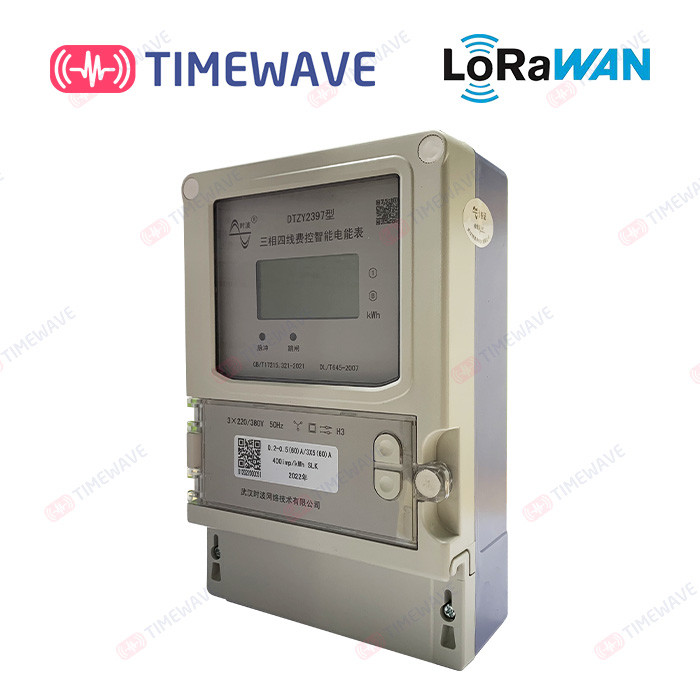

Τύπος DTZY2397 (LoRaWAN)
Τριφασικός έξυπνος ενεργειακός μετρητής IOT
Οδηγία λειτουργίας μετρητών ηλεκτρικής ενέργειας
1. ΕΠΙΣΚΟΠΗΣΗ
Ο ευφυής μετρητής ηλεκτρικής ενέργειας έχει τις λειτουργίες της ηλεκτρικής ενεργειακής μέτρησης, της μέτρησης παραμέτρου δύναμης, της μέτρησης κατανομής χρόνου, του σε πραγματικό χρόνο παγώματος, της on-off επικοινωνίας ελέγχου, LoRaWAN και RS485, κ.λπ. Είναι κατάλληλο για τις τριφασικές περιπτώσεις κατανάλωσης ισχύος.
| Προσόντα | Τριφασικός άμεσος πίνακας | Τριφασικός πίνακας CT |
| Πρότυπα | IEC62053-21, IEC62052-11, DL/T645-2007 | |
| τα εκτιμημένα Η.Ε τάσης | 3×220/380V | 3×220/380V |
| Λειτουργούσα σειρά τάσης | 80%-115% | 80%-115% |
| Εκτιμημένο όριο Ib ροής | 5A | 1.5A |
| Μέγιστο ρεύμα: Imax | 100A | 6A |
| αρχικό ρεύμα | 0,4% Ib | 0,2% Ib |
| Συχνότητα πλέγματος ισχύος | 50Hz | 50Hz |
| φάσμα συχνότητας | ±2% | ±2% |
| Ενεργός ακρίβεια μέτρησης | Classl 1/Β | Κατηγορία 0,5, S/Γ |
| Αντιδραστική ακρίβεια μέτρησης | Κατηγορία 2 | Κατηγορία 2 |
| Ενεργός σταθερά σφυγμού | 400 (ΟΜΠ/KWH) | 3200 (ΟΜΠ/KWH) |
| Η αντιδραστική σταθερά σφυγμού | 400 (ΟΜΠ/kvarh) | 3200 (ΟΜΠ/kvarh) |
| ακρίβεια ρολογιών | ±0.5S/d (23℃) | ±0.5S/d (23℃) |
| Κανονική λειτουργούσα σειρά θερμοκρασίας | -40°C~+70°C | -40°C~+70°C |
| Ακραία λειτουργούσα σειρά θερμοκρασίας | -40°C~+70°C | -40°C~+70°C |
| Σειρά θερμοκρασίας μεταφορών και αποθήκευσης | -40°C~+70°C | -40°C~+70°C |
| διασκεδασμός δύναμης | <1> | >1.5W, 10VA |
| Ο χρόνος ότι οι κονσέρβες ρολογιών συσκότισης | >24h | >24h |
| Η διεπαφή RS485 | Η προεπιλογή είναι 2.400 β π s.1200bps, 2400bps, 4800bps, και 9600bps ήταν διαθέσιμα | |
| Συχνότητα LoRaWAN | CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_1/2/3/4, κανάλια συνήθειας | |
3.1. 3.1 μετρώντας θετική και αρνητική ενεργός δύναμη, θετική και αρνητική ενεργός δύναμη κατεύθυνσης, αντιδραστική δύναμη τεταρτημόριων 1-4, και ενεργός δύναμη χωρισμού φάσης ABC και αντιδραστικές λειτουργίες δύναμης. Η ηλεκτρική ενέργεια πρέπει να συσσωρευθεί και να αποθηκευτεί χωριστά για την ηλεκτρική ενέργεια και τη συνολική ηλεκτρική ενέργεια κάθε φορά που περίοδος όπως οι άκρες, οι αιχμές, τα επίπεδα, και οι κοιλάδες. Και μπορεί επίσης να αποθηκεύσει και να επιδείξει τη δύναμη των προηγούμενων 12 μηνών.
3.2. 3.2 μπορεί να μετρήσει, να αποθηκεύσει και να επιδείξουν τις λειτουργούσες παραμέτρους και τις καταστάσεις ABC όπως κάθε τάση φάσης, τρέχουσα, συνολική και τριφασική ενεργός αντιδραστική ισχύς, τριφασική ενεργός αντιδραστική ισχύς, συνολικοί και τριφασικοί παράγοντας ισχύος και συχνότητα του τρέχοντος μετρητή ηλεκτρικής ενέργειας. Και έχει τη λειτουργία προστασίας υπερφόρτωσης.
3.3 υπάρχουν δύο σύνολα ποσοστών (αιχμηρός, μέγιστος, επίπεδος, κοιλάδα) και περιόδων που μπορούν να προγραμματιστούν αυθαίρετα, και ένα άλλο σύνολο ποσοστών και περιόδων μπορεί να είναι έναρξη χρησιμοποιημένος στο καθορισμένο χρονικό σημείο. Κάθε ένας έθεσε των χρονικών περιόδων ποσοστού μπορεί να τεθεί με τουλάχιστον 2 διαφορές ώρας για ένα έτος. Τουλάχιστον 14 χρονικές περίοδοι μπορούν να τεθούν μέσα σε 24 ώρες. Το ελάχιστο διάστημα χρονικού διαστήματος είναι 15 λεπτά. Το χρονικό διάστημα μπορεί να τεθεί σε μηά σημεία.
3.4 καταγράψτε το μέγιστο χρόνο απαίτησης και περιστατικού της μπροστινής ενεργού, αντίστροφης ενεργού, θετικής αντιδραστικής και αντίστροφης ενεργού δύναμης σε εκείνο τον μήνα.
3.5It έχει τις παγώνοντας λειτουργίες όπως το στιγμιαίο πάγωμα, κανονικό πάγωμα, καθημερινά να παγώσει, συμφωνηθε'ν πάγωμα και πάγωμα ώρας.
3.6 έχει τη λειτουργία της καταγραφής γεγονότος όπως μηδέν που καθαρίζει, που προγραμματίζει, που διορθώνονται δοκίμια, δύναμη κάτω, που τραβά και που κλείνει το φρένο, κ.λπ.
3.7 μακρινή λειτουργία αποσύνδεσης και μετάδοσης δύναμης. Η δύναμη από την εντολή εκδίδεται μέσω της διεπαφής επικοινωνίας όπως RS485 για να κόψει το βρόχο φορτίων του χρήστη Ή εκδώστε μια οδηγία μετάδοσης δύναμης για να ανοίξετε το βρόχο φορτίων χρηστών.
3.8Active φορτώνουν/αμφίδρομη διαφανής λειτουργία μετάδοσης. Ενεργά φορτώστε τα στοιχεία στην αντίστοιχη πλατφόρμα μέσω του ασύρματου δικτύου LoRaWAN, με ένα διάστημα προεπιλογής 4 ωρών (settable).
3.9 αφότου τροφοδοτείται επάνω ο μετρητής και η ενότητα LoRaWAN συνδέεται με το δίκτυο, ο μετρητής είναι αυτόματα βαθμολογημένος.
Σχηματικό διάγραμμα επίδειξης πλήρης-οθόνης LCD (όπως φαίνεται ανωτέρω)
4.2. Στοιχεία επίδειξης
| Αριθ. | Αριθμός LCD | εξηγήστε |
| 1 | ΑΡΝΗΤΙΚΌ T2 T3 T4 T1 ∑ PREMON POS | Το ρεύμα και τον περασμένο μήνα, διαβιβάζει και αντιστρέφει, συσσωρευτική συνολική κατανάλωση ηλεκτρικής ενέργειας και κάθε ποσοστό |
| 2 | Επειδή Γ | Τριφασικό κράτος ABC, ηλεκτρική ενέργεια, στιγμιαία ένδειξη ποσού |
| 3 | ΑΠΑΙΤΗΣΗ | Μέγιστη μηνιαία απαίτηση |
| 4 | ΠΑΡΑΜΕΙΝΕΤΕ | Overdraw και υπόλοιπη ένδειξη θέσης |
| 5 | |
Δείκτης θέσης δικτύων (κανένας) |
| 6 | μαρούλι Φ kvarh KW KWH Β Α 8888:8.8:8.8 | Επίδειξη στοιχείων και το αντίστοιχο σύμβολο μονάδων |
| 7 | |
Αντιπροσωπεύει τα σύνολα 1 και 2 περιόδων |
| 8 | |
Δείχνει την τρέχουσα θέση ποσοστού (μέγιστη κοιλάδα) |
| 9 | |
Ανεπαρκής δείκτης τάσης της μπαταρίας ή supercapacitor |
| 10 | |
Τριφασική τάση ή τρέχων έξω δείκτης -φάσης |
ένδειξη λ Overdraw: μεγαλύτερη των καταθέσεων ηλεκτρική ενέργεια όταν «υποστηρίζει το πλεόνασμα» τη λάμψη, μεγαλύτερη των καταθέσεων δύναμη από τη δύναμη όταν λάμψη ταχυτήτων «πλεονάσματος ".
ένδειξη -φάσης λ έξω: Όταν ABC είναι από τη φάση, ο αντίστοιχος χαρακτήρας ABC στα χαμηλότερα δευτερόλεπτα λάμψεων σειρών.
λανθασμένη ένδειξη φάσης λ: αυτός ο δείκτης υποστηρίζει τις λάμψεις όταν η τριφασική τάση ABC είναι λανθασμένη φάση αυτός ο δείκτης επιταχύνει τις λάμψεις όταν το τριφασικό ρεύμα ABC κάνει λάθος. Αυτός ο δείκτης δεν εμφανίζεται πότε υπάρχουν ελλείπουσες φάσεις.
ένδειξη φάσης λ: αυτός ο δείκτης υποστηρίζει τις λάμψεις όταν η τριφασική τάση ABC είναι λανθασμένη φάση αυτός ο δείκτης επιταχύνει τις λάμψεις όταν το τριφασικό ρεύμα ABC κάνει λάθος. Αυτός ο δείκτης δεν εμφανίζεται πότε υπάρχουν ελλείπουσες φάσεις.Ο μετρητής ηλεκτρικής ενέργειας χρησιμοποιεί τις φωτεινές, μακράς διαρκείας οδηγήσεις ως φως δεικτών σφυγμού.
Έχει το ενεργό φως δεικτών σφυγμού δύναμης: το κόκκινο, βγαίνει συνήθως, λάμποντας κατά τη μέτρηση της ενεργού δύναμης.
Έχει το αντιδραστικό φως δεικτών σφυγμού δύναμης: το κόκκινο, βγαίνει συνήθως, λάμποντας κατά τη μέτρηση της ενεργού δύναμης.
Φως δεικτών ταξιδιού: κίτρινος. Συχνά έξω δείχνει το κλειστό ηλεκτρονόμος κράτος. Συχνά φωτεινός δείχνει τον ηλεκτρονόμο από το κράτος.
Δείκτης θέσης ενότητας LoRaWAN: πράσινος. Συχνά φωτεινός δείχνει που είναι σε ανοικτή γραμμή, η λάμψη πηγαίνει on-line.
5. ΚΑΛΩΔΙΩΣΗ ΠΕΡΙΓΡΑΦΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΜΦΑΝΙΣΗΣ
5.2.1 αδύνατο τρέχον τελικό διάγραμμα καλωδίωσης
Αριθ.: Ταξίδι Tritrip
Ν: Το ταξίδι είναι δημόσιο
NC: Το Tritrip είναι συχνά κλειστό
Τ +: Υψηλό πολλών χρήσεων τ: Χαμηλός πολλών χρήσεων
Α: Η γραμμή Β RS485 Α: Η γραμμή Π RS485 Β: Ενεργός σφυγμός Q: αντιδραστικός σφυγμός
- -: Αστικές τάξεις σφυγμού
5.2.2 διάγραμμα καλωδίωσης του τριφασικού τετρασύρματου αμοιβαίου πίνακα αυτεπαγωγής
5.2.3 διάγραμμα καλωδίωσης του τριφασικού τετρασύρματου straight-through πίνακα μετρητών
5.3. Εγκατάσταση
Ο μετρητής ηλεκτρικής ενέργειας θα εγκατασταθεί στο εσωτερικό όσο το δυνατόν περισσότερο. Η ειδική προστασία κιβωτίων οργάνων θα χρησιμοποιηθεί για την υπαίθρια εγκατάσταση. Το κατώτατο πιάτο εγκαταστάσεων θα καθοριστεί στον τοίχο με την ισχυρή αντίσταση πυρκαγιάς και μη εύκολος στη δόνηση. Δεν πρέπει να υπάρξει κανένα διαβρωτικό αέριο στον περιβάλλοντα αέρα όπου ο μετρητής εγκαθίσταται. Αποφύγετε τη σκόνη, τον αλατισμένο ψεκασμό, κ.λπ.
Κατά χρησιμοποίηση του μετρητή ηλεκτρικής ενέργειας, την καλωδίωση πρέπει να διευθυνθεί αυστηρά σύμφωνα με το διάγραμμα καλωδίωσης στην κάλυψη ουρών του μετρητή. Συστήνεται να χρησιμοποιηθεί το καλώδιο χαλκού για το μόλυβδο που συνδέεται με το τελικό κάθισμα. Οι βίδες του σταθερού μολύβδου στο τελικό κάθισμα πρέπει να σφιγχτούν για να αποφύγουν το μετρητή ηλεκτρικής ενέργειας λόγω της κακών επαφής και της θέρμανσης.
6. ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ
Τα αμπερόμετρα πρέπει να μεταφερθούν και να αποθηκευτούν υπό τους αρχικούς όρους συσκευασίας. Τα προϊόντα δεν θα προσκρούσουν σοβαρά κατά τη διάρκεια της μεταφοράς και να ανοίξουν, και μεταφέρονται και αποθηκεύονται σύμφωνα με τους γενικούς τεχνικούς όρους ΜΒ/T15464-1995 για τη συσκευασία οργάνων. Τα προϊόντα πρέπει να αποθηκευτούν στην αποθήκη εμπορευμάτων και να τοποθετηθούν στο πλαίσιο πλατφορμών. Το ύψος συσσώρευσης δεν θα υπερβεί πέντε στρώματα. Κανένα διαβρωτικό αέριο δεν θα είναι παρόν στο αποθηκευμένο περιβάλλον.
7. ΠΕΡΙΟΔΟΣ ΕΞΟΥΣΙΟΔΟΤΗΣΗΣ ΚΑΙ ΥΠΗΡΕΣΙΑ ΜΕΤΑΠΩΛΗΣΕΩΝ
Εάν ο χρήστης συμμορφώνεται με τις προδιαγραφές λειτουργίας μεταφορών, αποθήκευσης και εγκαταστάσεων, και η σφραγίδα μολύβδου του κατασκευαστή είναι ακόμα πλήρης. Εάν υπάρχει ένα ποιοτικό πρόβλημα, η επιχείρησή μας είναι αρμόδια δωρεάν επισκευάζει ή αντικατάσταση μέσα σε 18 μήνες από την ημερομηνία της παράδοσης το μετρητή ηλεκτρικής ενέργειας.
Κατά τη διάρκεια ολόκληρου του κύκλου ζωής των προϊόντων, η επιχείρησή μας εφαρμόζει «τρεις εγγυήσεις» για όλα τα προϊόντα μετρητών ηλεκτρικής ενέργειας, που παρέχουν την απαραίτητες συντήρηση και τις υπηρεσίες. Παροχή του διαγράμματος καλωδίωσης εξοπλισμού και των απαραίτητων τεχνικών εγγράφων και των σχεδίων. Σύμφωνα με τις απαιτήσεις των χρηστών, παρέχετε την απαραίτητη κατάρτιση για το προσωπικό και τους χειριστές συντήρησης. Η παροχή των υλικών κατάρτισης, και ενημερώνει το λογισμικό τακτικά και παρέχει την ελεύθερη βελτίωση.
Μετά από να λάβει το αίτημα υπηρεσιών του χρήστη προϊόντων, η επιχείρησή μας θα αποκριθεί μέσα σε 12 ώρες.
