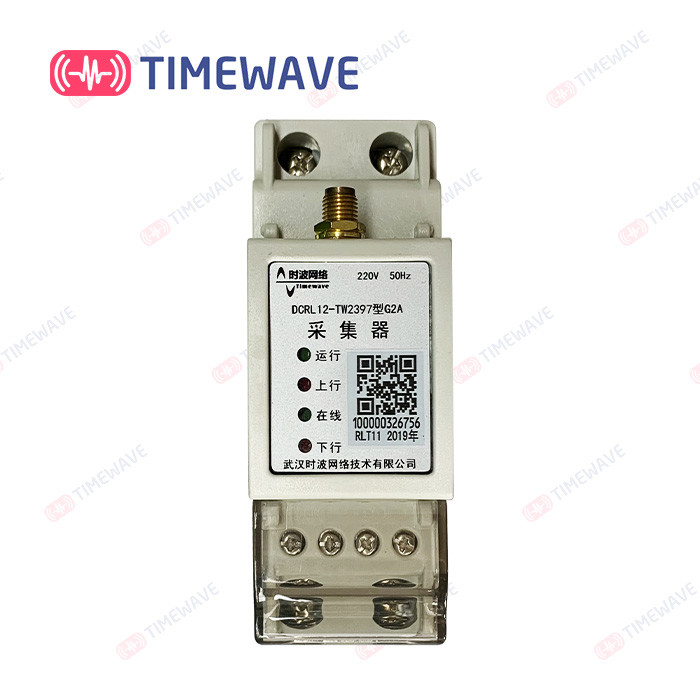

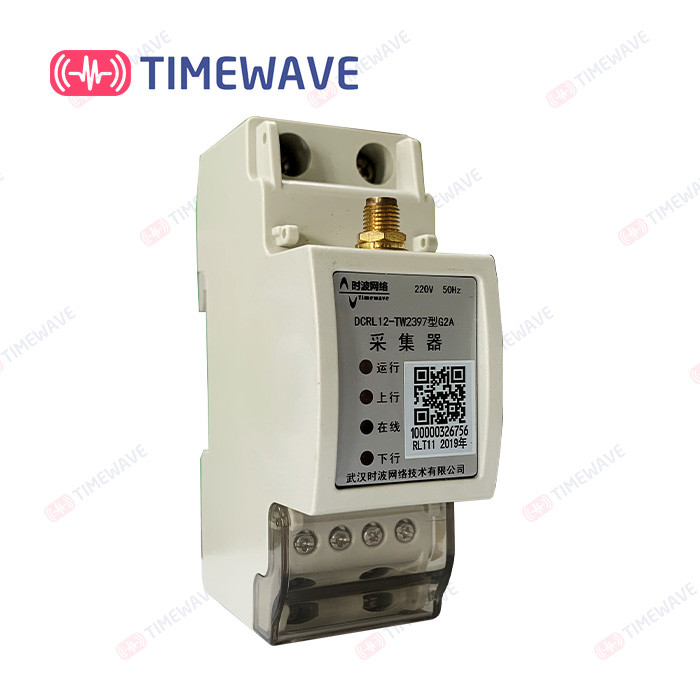

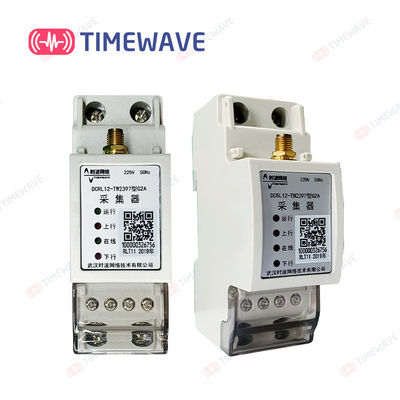

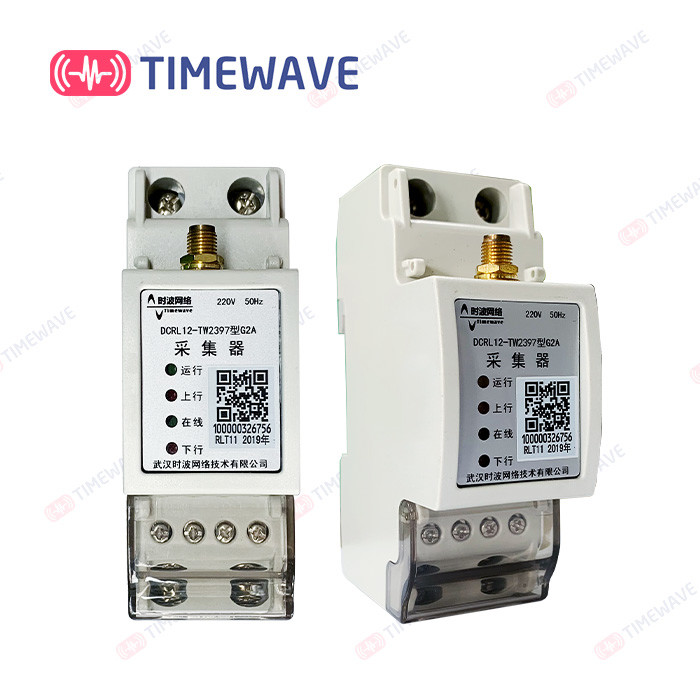

Έξυπνη προηγμένη υποδομή RS485 δοσολογίας στον τηλεχειρισμό συλλεκτών LoRaWAN

RS485 στο συλλέκτη LoRaWAN στο πλήρες σημείο για να δείξει τη συλλογή δεδομένων για τις περιπτώσεις επικοινωνίας IoT

• Συνοπτική εισαγωγή

1. DCRL12-RDK150 G2A 485 στο συλλέκτη LoRaWAN (ανερχόμενη ζεύξη LoRaWAN, κατιούσα σύνδεση 485) βασισμένο στον υπολογισμό ακρών είναι ένα προϊόν που αναπτύσσεται ειδικά για τις περιπτώσεις επικοινωνίας IoT. Το προϊόν είναι συμβατό με τους βιομηχανικά τυποποιημένους RS485 (πρωτόκολλο DL/T645, CJ/T188, MODBUS). Το προϊόν σχεδιάζεται σύμφωνα με την έννοια των βιομηχανικών προτύπων ελέγχου, με την ενέργεια - αποταμίευση και απομονωμένη επικοινωνία!
2. Ο συλλέκτης είναι απλός να χρησιμοποιηθεί. Μόνο εγκαταστήστε το συλλέκτη στην περιοχή που το σήμα πυλών LoRaWAN μπορεί να καλύψει. Το σημείο για να δείξει τη συλλογή δεδομένων ολοκληρώνεται μέσω της πύλης, με τη χαμηλής ισχύος κατανάλωση, της μακριάς ζωής υπηρεσιών και της διπλής κατεύθυνσης μετάδοσης στοιχείων. Παρέχει μια αξιόπιστη εγγύηση για την ακριβή συλλογή των σε πραγματικό χρόνο στοιχείων. Ο συλλέκτης μπορεί αυτόματα να φορτώσει τα στοιχεία στην πύλη. Η πύλη φορτώνει αυτόματα τα στοιχεία στην πλατφόρμα δικτύων. Το προϊόν έχει την απλή δομή και είναι εύκολο να διατηρηθεί και να αντικαταστήσει. Καμία σύνδεσης καλωδίων επικοινωνίας ανερχόμενων ζεύξεων εύκολης και γρήγορης εγκατάσταση.  Έχει τα χαρακτηριστικά της ισχυρής αντιπαρεμβατικής δυνατότητας, της μεγάλης απόστασης μετάδοσης, της υψηλής ταχύτητας και της σταθερής λειτουργίας.

• Κύρια λειτουργίες και χαρακτηριστικά γνωρίσματα

1. Διεπαφή κατιουσών συνδέσεων RS485 (baud το ποσοστό μπορεί να τεθεί), με 1-32 τερματικά. Ανερχόμενη ζεύξη LoRaWAN.
2. Διπλές διεπαφές RS485. Ένας τρόπος είναι να τεθεί η διεπαφή συντήρησης τοπικά.
3. Με τη μικροσκοπική παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος, το εναλλασσόμενο ρεύμα 220V συνδέεται άμεσα.
4. Υποστήριξη DL/645, CJ/T188, MODBUS και άλλα πρωτόκολλα (εξατομικεύσιμα).
5. Η τεχνολογία υπολογισμού ακρών εφαρμόζεται, και κανονικός ενεργός φορτώνει και η διαφανής μετάδοση μπορεί να μεταστραφεί. Φορτωμένοι στόχοι στοιχείων (μέγιστος αριθμός στόχων στοιχείων: 4), το διάστημα μεταξύ του φορτώματος των στοιχείων (0000~9999 λεπτά) και το τελικό αρχείο (μόνο τα τερματικά που υπάρχουν στο αρχείο μπορούν αυτόματα να φορτώσουν τα στοιχεία) μπορούν να τεθούν.
6. Έχει τη λειτουργία του μακρινού τρόπου LoRaWAN και του τοπικού τρόπου RS485 για τη συντήρηση στοιχείων.
7. Η απομόνωση επικοινωνίας, που εφαρμόζει την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία της επιχείρησης, έχει τις λειτουργίες της ενεργού απομόνωσης, απεργία αντι-αστραπής, αποσυμφορητική, αντι-υψηλή τάση, και προστατεύει αποτελεσματικά την κανονική λειτουργία της διεπαφής και του συλλέκτη RS485.
8. Επαγγελματική τεχνολογία αυτόματου ελέγχου ροής στοιχείων διεπαφών. Δώστε προτεραιότητα στο πλαίσιο οδηγίας που εκδίδεται από την πύλη πλατφορμών.
9. Εγκαθίσταται με τη ράγα οδηγών 2P, με το μικρό όγκο. Εύκολη εγκατάσταση.
10. Η ένδειξη θέσης συλλεκτών είναι πλούσια. Η θέση εργασίας του συλλέκτη μπορεί να καθοριστεί από το δείκτη θέσης στην περιοχή.
11. Αυτόματα εκτός από τις διαμορφωμένες παραμέτρους σε περίπτωση διακοπής ρεύματος. Αυτόματη αποκατάσταση όταν τροφοδοτείται επάνω.

• Κύριες τεχνικές παράμετροι

1. Ηλεκτρικές παράμετροι: τάση εργασίας: Εναλλασσόμενο ρεύμα 220V+- 20% 50Hz. RS485 μη απασχόλησης τάση: Συνεχές ρεύμα 5V. RS485 ικανότητα μεταφοράς: 32 τελικές συσκευές RS485 (800 μέτρα). Δύναμη κατανάλωσης: ενεργός δύναμη ≤ 3W, φαινόμενη δύναμη ≤ 5VA
2. Ασύρματες παράμετροι απόδοσης: κεντρικό σημείο συχνότητας: 433MHz/470MHz (προσαρμοσμένο πρόγραμμα), διεθνές πρότυπο LoRaWAN. Τεχνολογία διαμόρφωσης: γραμμική διαμόρφωση απλωμένου φάσματος διαμόρφωσης συχνότητας. Εύρος ζώνης: 125kHz/250kHz. Δύναμη RF: 20dBm (100mW). Λήψη της ευαισθησίας: - 143dBm @ SF12/BW 125KHz
3. Απόδοση ασφάλειας: τάση ώθησης: 2kV. Η εργασία αντιστέκεται την τάση: 2kV
4. Ηλεκτρομαγνητική συμβατότητα: ηλεκτροστατική απαλλαγή: 4kV. Γρήγορη ομάδα σφυγμού: 2kV (κύκλωμα δύναμης),/2kV (κύκλωμα σημάτων).                  Κύμα: 2kV (διαφορικός τρόπος)
5. Λειτουργικό περιβάλλον: θερμοκρασία: - 20 ℃~+60 ℃. Υγρασία: σχετική υγρασία ≤ 95%
6. Αποθήκευση στοιχείων: χρόνος αποθήκευσης στοιχείων ≥ 10 έτη μετά από τη διακοπή ρεύματος
7. Διεπαφή επικοινωνίας: διπλή διεπαφή RS485. Θέστε το λιμένα 2400bps τοπικά. Μετρήστε το λιμένα επικοινωνίας: τέσσερα baud ποσοστά μπορούν να τεθούν (όπως: 200bps 2400bps 4800bps 9600bps).

• Διάγραμμα φραγμών αρχής και λειτουργίας του συλλέκτη

1. Ενότητα παροχής ηλεκτρικού ρεύματος: αποδοτική ενότητα παροχής ηλεκτρικού ρεύματος μετατροπής χρήσης για την παροχή ηλεκτρικού ρεύματος
2. Ενότητα επικοινωνίας της Lora: πραγματοποιήστε την αλληλεπίδραση στοιχείων μεταξύ του κόμβου της Lora και της πύλης. Επιλέξτε τον τρόπο εργασίας κατηγορίας Γ στο τυποποιημένο πρωτόκολλο LoRaWAN
3. Τοπικός λιμένας ρύθμισης: έχει τις παραμέτρους λειτουργίας του συλλέκτη ερώτησης, και έχει την επιλογή να θέσει μερικές παραμέτρους λειτουργίας
4. Λιμένας επικοινωνίας μετρητών κατιουσών συνδέσεων: επιτρέψτε το ενοποιημένο baud επικοινωνίας ποσοστό σύμφωνα με τη baud θέτοντας αξία ποσοστού του λιμένα κατιουσών συνδέσεων στο συλλέκτη
5. Κύρια ενότητα ελέγχου: ελέγξτε τα στοιχεία που λαμβάνουν/που στέλνουν τριών τμηματικών καναλιών. Συγχρόνως, το εσωτερικό στοιχείο E2 αποθηκεύεται/διαβάζεται. Συγχρόνως, θέστε τη θέση του δείκτη σύμφωνα με την τρέχουσα θέση εργασίας για να ενημερώσετε το προσωπικό τομέων για τη θέση εργασίας του συλλέκτη.

• Περιγραφή δεικτών

1. On-line: Αφότου τροφοδοτείται επάνω ο συλλέκτης, η ενότητα επικοινωνίας της Lora αρχίζει αυτόματα ενώνει τη δράση για να προσεγγιστεί το δίκτυο. Οι λάμψεις δεικτών. Όταν η ενότητα συνδέεται επιτυχώς με το δίκτυο, ο δείκτης θα ανοίξει στον κανονικά τρόπο
2. Ανερχόμενη ζεύξη: Όταν η ενότητα της Lora ανερχόμενων ζεύξεων λαμβάνει/στέλνει τα στοιχεία. Οι ελαφριές λάμψεις δεικτών μιά φορά. Το κανονικό κράτος είναι κλειστό
3. Κατιούσα σύνδεση: όταν ο λιμένας λεωφορείων μετρητών ανερχόμενων ζεύξεων λαμβάνει/στέλνει τα στοιχεία. Οι ελαφριές λάμψεις δεικτών μιά φορά. Το κανονικό κράτος είναι κλειστό
4. Τα τερματικά Α1, B1, A2 και B2 είναι rs-485 διεπαφές
5. Τερματικά Α1 και B1: Rs-485 λιμένας επικοινωνίας του προς τα κάτω μετρητή.
6. A2 και τερματικά B2: σύνολο rs-485 λιμένας επικοινωνίας τοπικά
