Βιομηχανικές προηγμένες NBIoT ενότητες επικοινωνίας υποδομής δοσολογίας

Ενότητα επικοινωνίας NBIoT για να πραγματοποιήσει την ανεξάρτητη εγκατάσταση του ενεργειακού μετρητή και της ενοποιημένης ηλεκτρικής διεπαφής

• Επισκόπηση προϊόντων

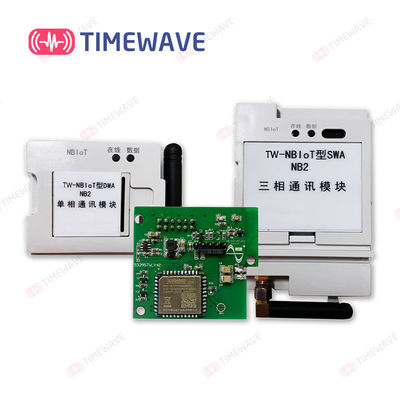

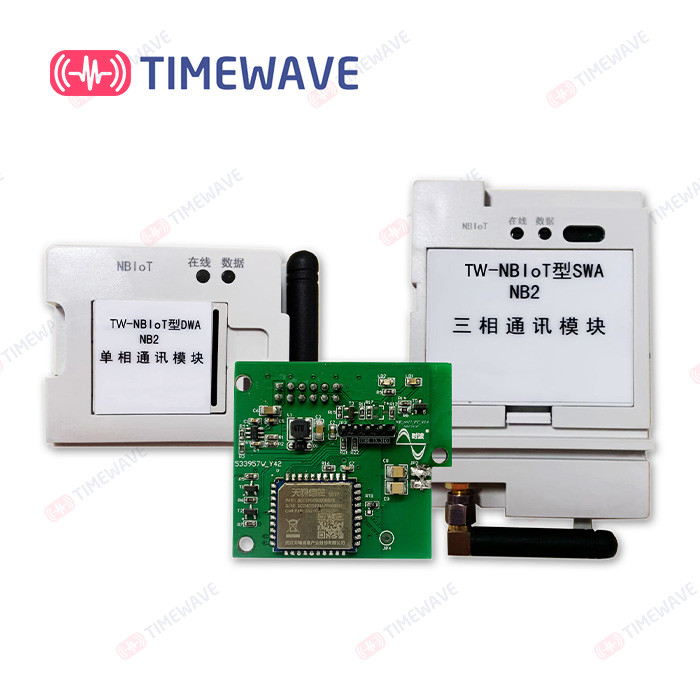

1. TW-NBIoT είναι μια ενότητα επικοινωνίας για τους ενιαίους και τριφασικούς έξυπνους μετρητές βατώρας βασισμένους στον υπολογισμό ακρών. Ο ηλεκτρικός            η διεπαφή είναι ενοποιημένη για να αποφύγει τη δευτεροβάθμια ανάπτυξη του ηλεκτρικού ενεργειακού μετρητή.

2. Η έξυπνη ενότητα επικοινωνίας μετρητών NB-IoT ενσωματώνεται με την υψηλής απόδοσης, χαμηλής ισχύος, πολλαπλής ζώνης ασύρματη ενότητα επικοινωνίας NB-IoT και χαμηλής ισχύος τριανταδυάμπιτος μικροεπεξεργαστής. Εφ' όσον είναι το περιβάλλον χρήσης των έξυπνων μετρητών ηλεκτρικής ενέργειας μέσα στην κάλυψη του δικτύου επικοινωνίας NB-IoT, μπορεί να πραγματοποιήσει τη στιγμιαία πρόσβαση των μετρητών ηλεκτρικής ενέργειας στη διοικητική πλατφόρμα, να λάβει και να αποκριθεί στις οδηγίες ανάγνωσης/ελέγχου που εκδίδονται με την πλατφόρμα. Συγχρόνως, μπορεί αποτελεσματικά να ελέγξει φορτώνει τον κύκλο και υποβολή εκθέσεων των στόχων και άλλων λειτουργουσών παραμέτρων μέσα στην ενότητα επικοινωνίας. Αυτόματα αποκτήστε τα διάφορα στοιχεία του μετρητή ηλεκτρικής ενέργειας και τα φορτώστε στην πλατφόρμα σύννεφων σε τακτική βάση. Η ενότητα επικοινωνίας μπορεί άμεσα να αντικαταστήσει την ενότητα PLC ή τη μικρή ασύρματη ενότητα του τρέχοντος μετρητή ηλεκτρικής ενέργειας. Πραγματοποιήστε NB-IoT την πρόσβαση στο δίκτυο και εγκαταστήστε τη σύνδεση με την πλατφόρμα σύννεφων χειριστών.

• Κύρια λειτουργίες και χαρακτηριστικά γνωρίσματα

1. Χτισμένος σε MCU, με την ικανότητα υπολογισμού ακρών
2. Η ενότητα επικοινωνίας έχει τη δυνατότητα να λάβει αυτόματα τις μοναδικές πληροφορίες διευθύνσεων επικοινωνίας του αυτήν την περίοδο εξοπλισμένου έξυπνου μετρητή μετά από δύναμη-επάνω. Και πραγματοποιήστε τη δέσμευση με τη διεύθυνση μακρινής επικοινωνίας του
3. Ο ασύρματος μακρινός τρόπος LoRaWAN μπορεί ελαστικά να διαμορφώσει τις παραμέτρους λειτουργίας όπως ο κατάλογος στόχου και να φορτώσει το κύκλος ζωών που απαιτείται από την ενότητα επικοινωνίας για να εκτελέσει αυτόματα τον ενεργό φορτώνει το στόχο
4. Επαγγελματική τεχνολογία αυτόματου ελέγχου ροής στοιχείων διεπαφών. Δώστε προτεραιότητα στο πλαίσιο οδηγίας που εκδίδεται από την πύλη πλατφορμών. Πλήρης σε πραγματικό χρόνο διπλής κατεύθυνσης διαφανής μετάδοση
5. Το τυποποιημένο έξυπνο σχέδιο κιβωτίων διεπαφών και ενότητας επικοινωνίας μετρητών του κρατικού πλέγματος θα υιοθετηθεί. Είναι κατάλληλο για τους περισσότερους έξυπνους μετρητές και μπορεί να αντικατασταθεί άμεσα (καυτό βούλωμα).
6. Οι διαμορφωμένες παράμετροι μπορούν να σωθούν όταν τροφοδοτείται κάτω η ενότητα. Αυτόματη αποκατάσταση όταν αποκαθίσταται η δύναμη.
7. Το ανεξάρτητες κύκλωμα και η δύναμη μετατροπής δύναμης επιτρέπουν το κύκλωμα ελέγχου. Αποτελεσματικά χρησιμοποιήστε την παροχή ηλεκτρικού ρεύματος DC12V της διεπαφής ενότητας και τη I/O παραγωγή ελέγχου του αμπερόμετρου.

• Προδιαγραφές και κύριες τεχνικές παράμετροι

1. Πληροφορίες ζώνης συχνότητας: Το B5@H-FDD 850MHz
2. Δύναμη παραγωγής: 23dBm ± 2dB
3. Λήψη της ευαισθησίας: - 129dBm ± 1dB
4. Διεπαφή κεραιών: τυποποιημένος συνδετήρας κεραιών SMA
5. Παροχή ηλεκτρικού ρεύματος: DC12V, 500mA
6. Αποθήκευση στοιχείων: χρόνος αποθήκευσης στοιχείων μετά από τη διακοπή ρεύματος ≥ 10 έτη
7. Διεπαφή επικοινωνίας: τυποποιημένος τμηματικός λιμένας TTL
8. Baud ποσοστό διεπαφής επικοινωνίας του ηλεκτρικού ενεργειακού μετρητή: 2400bps
9. Πρωτόκολλο επικοινωνίας: Κατιούσα σύνδεση: προσαρμοστείτε στο πρωτόκολλο επικοινωνίας DL/T645-2007                                                                                                                    Ανερχόμενη ζεύξη: Πρωτόκολλο CoAP τηλεπικοινωνιών/πρωτόκολλο τηλεπικοινωνιών LWM2M/άλλα πρωτόκολλα χειριστών
10. Λειτουργώντας σειρά θερμοκρασίας: - 25 ℃~60 ℃
11. Λειτουργούσα σειρά θερμοκρασίας ορίου: - 40 ℃~70 ℃
12. Σειρά θερμοκρασίας ορίου αποθήκευσης και μεταφορών: - 40 ℃~70 ℃
13. Σχετική υγρασία: < 75%
14. Ατμοσφαιρική πίεση: 63.0kPa~106.0kPa (ύψος 4000m και κατωτέρω)

• Εμφάνιση και εγκατάσταση κεραιών

Διάγραμμα συνελεύσεων του μονοφασικών έξυπνων μετρητή ηλεκτρικής ενέργειας και της ενότητας επικοινωνίας NBIoT (κεραία ενσωματωμένη)

Διάγραμμα συνελεύσεων του μονοφασικών έξυπνων μετρητή ηλεκτρικής ενέργειας και της ενότητας επικοινωνίας NBIoT (κεραία ενσωματωμένη)

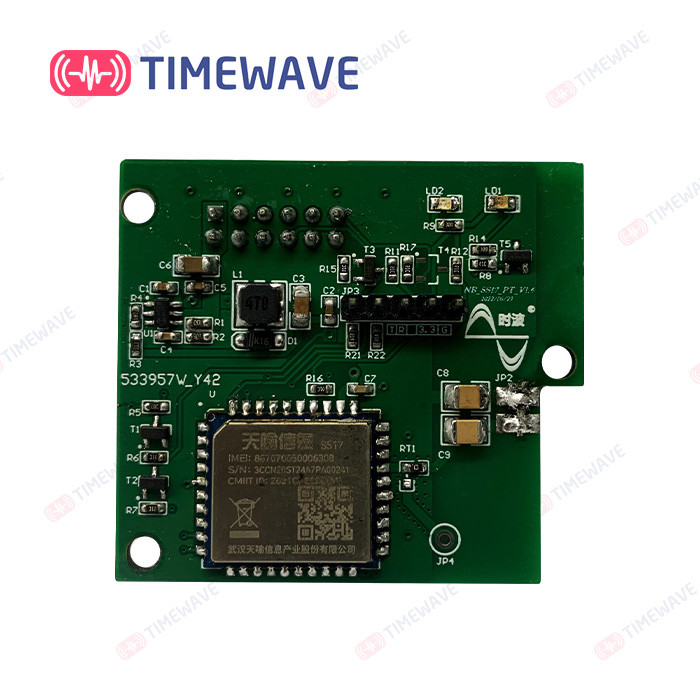

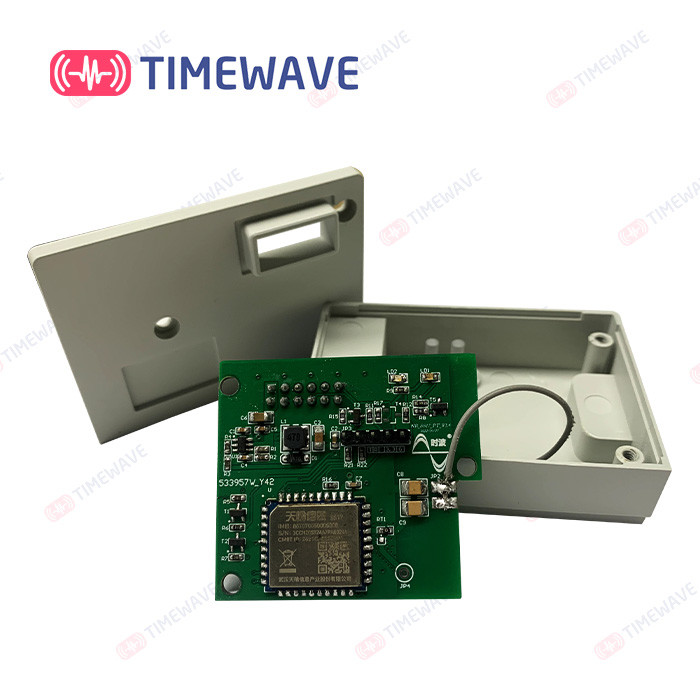

Έξυπνη ενότητα επικοινωνίας μετρητών NBIoT (εξωτερική κεραία)

Διάγραμμα συνελεύσεων του μονοφασικών έξυπνων μετρητή ηλεκτρικής ενέργειας και της ενότητας επικοινωνίας NBIoT (εξωτερική κεραία)

Διάγραμμα συνελεύσεων του τριφασικών έξυπνων μετρητή ηλεκτρικής ενέργειας και της ενότητας επικοινωνίας NBIoT (εξωτερική κεραία)

• Περιπτώσεις
